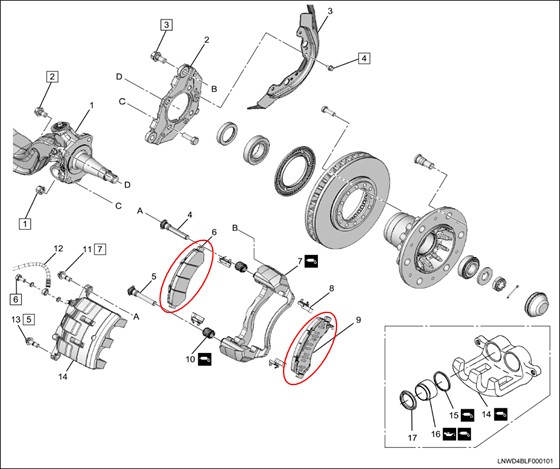

구성요소

1. 너클
2. 어댑터
3. 더스트 커버
4. 가이드 핀
5. 락 핀
6. 디스크 브레이크 라이닝(패드)
7. 브레이크 서포트 브라켓
8. 패드 클립
9. 디스크 브레이크 라이닝(패드)
10. 핀 부트
11. 가이드 핀 볼트
12. 브레이크 플렉시블 호스
13. 락 핀 볼트
14. 브레이크 캘리퍼
15. 피스톤 씰
16. 피스톤
17. 피스톤 부트

브레이크 라이닝(패드) 탈거 절차

1. 락 핀 볼트 및 가이드 핀 볼트를 브레이크 캘리퍼에서 탈거하십시오.
2. 브레이크 캘리퍼를 브레이크 서포트 브라켓에서 탈거하십시오.
3. 브레이크 캘리퍼에서 브레이크 라이닝(패드) 탈거하십시오.

주의

1. 작업 중 휠 속도 센서가 손상되지 않도록 주의하십시오. ABS 고장의 원인이 될 수 있습니다.
2. 락 핀, 가이드 핀, 피스톤의 고착 여부를 확인합니다.
3. 피스톤 부트 손상에 의한 브레이크 액 누유에 주의하십시오.
